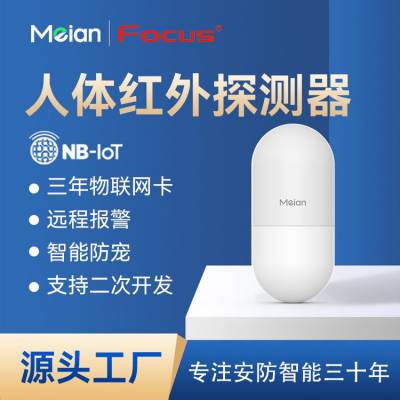

SP01-NB是一款适用于室内使用的被动红外入侵探测器。

它的被动红外部分采用精密柱状菲涅尔透镜，能有效提高

能量接收的效率，探测灵敏度高但不形成误报;再配合***

的***软件技术能使其对真正的入侵者还是其它可能引起

误报的干扰因素作出准确判断。本机采用CR123A，省电模式独

特，使用寿命约为一年。

型号:SP01-NB

探测距离:12m/25C

通讯模式:NB-loT通讯

工作电压:DC3V.1*CR123A锂电池

工作电流:≤100mA

静态电流:≤20μA

红外部分(如右图)

光学透镜数据资料

红外区域:33,5

覆盖面积:12m*12m(39*39英尺)/90°

定时布撤防:支持在平台上设置一组定时布撤防时间

心跳报告:每隔一段时间发送心跳报告一次，

间隔时间≤24H

安装方式:壁挂安装

探测方式：四元红外

探测距离：12M*12M

探测角度：110°

静态功耗：<15uA

防宠功能：<15KG

告警内容：入侵，防拆，低电压※ 无线联网：NB-IoT

工作电压：DC3V 1*CR123A锂电池

工作电流：≤15uA监视，≤100mA报警

工作环境：-10℃～50℃，<95%RH

外形尺寸：94*45*36.8mm

安装高度:1.8~2.5M，后盖与墙壁无夹角。

工作环境:温度-10C~60℃，湿度<95%RH

抗白光干扰:典型6500LUX(室内)

外形尺寸:L94*W45*H36.8mm

执行标准:GB 10408.1-2000

GB 10408.5-2000

GB 16796-2009

对覆盖区域进行步行测试

①上电安装前可将拨码开关1打开设置成测试模式，在测试模式下设备顺延时间为10秒。

②在覆盖区域的远端从任意方向以每秒一步(约0.75m/s)的速度,在探测范围内作横向

移动，会引发LED指示灯点亮几秒钟，即产生报警。(如右图)

③从相反方向进行步测，以确定两边的周界。应使探测中心指向被保护区的中心。

④探测区中心不应向上倾斜。如果不能获得理想的探测距离，则应上下调整探测范围，

以确保探测器的指向不会太高或太低。

⑤当调节了探测器的探测角度后，都应以上面的步骤重新进行步行测试。

⑥安装测试完成后将探测器拨码开关1关闭后让设备进入正常工作状态。
